    微型挖掘机液压系统故障的常用诊断方法


    现场施工中的工程机械液压系统故障的诊断,往往受现场条件的限制,并且在出现故障后要求尽快排除,以免影响施工进度。本文介绍几种现场常用的工程机械液压系统故障诊断方法,供参考。

    1. 直观检查法

    对于一些较为简单的故障,可以通过眼看、手模、耳听和嗅闻等手段对零部件进行检查。例如,通过视觉检查能发现诸如破裂、漏油、松脱和变形等故障想象,从而可及时地维修或更换配件;用手握住油管(特别是胶管),当有压力油流过时会有振动地感觉,而无油液流过或压力过低时则没有这种现象。另外,手摸还可用于判断带有机械传动部件地液压元件润滑情况是否良好,用手感觉一下元件壳体温度地变化,若元件壳体过热,则说明润滑不良;耳听可以判断机械零部件损坏造成的故障点和损坏程度,如液压泵吸空、溢流阀开启、元件发卡等故障都会发出如水的冲击声或“水锤声”等异常响声;有些部件会由于过热、润滑不良和气蚀等原因而发出异味,通过嗅闻可以判断出故障点。

    2. 对换诊断法

    在维修现场缺乏诊断仪器或被查元件比较精密不宜拆开时,应采用此法。先将怀疑出现故障地元件拆下,换上新件或其他机器上工作正常、同型号的元件进行试验,看故障能否排除即可作出诊断。如一台卡特E200B型挖掘机工作装置的液压系统工作压力,根据经验怀疑是主安全阀出了故障,遂将现场同一型号的挖掘机上的主安全阀与该安全阀进行了对换,试机时工作正常,证实怀疑正确。用对换诊断法检查故障,尽管受到结构、现场元件储备或拆卸不便等因素的限制,操作起来也可能比较麻烦,但对于如平衡阀、溢流阀、单向阀之类的体积小、易拆装的元件,采用此法还是较方便的。对换诊断法可以避免因盲目拆卸而导致液压元件的性能降低。对上述故障如果不用对换法检查,而直接拆下可疑的主安全阀并对其进行拆解,若该元件无问题,装复后有可能会影响其性能。

    3. 仪表测量检查法

    仪表测量检查法就是借助对液压系统各部分液压油的压力、流量和油温的测量来判断该系统的故障点。在一般的现场检测中,由于液压系统的故障往往表现为压力不足,容易查觉;而流量的检测则比较困难,流量的大小只可通过执行元件动作的快慢作出错略的判断。因此,在现场检测中,更多地采用检测系统压力的方法。 如,一台日立EX220-5型挖掘机,工作中发现行走向右跑偏,怀疑是行走系统左、右压力不均匀。检测行走系统压力时发现,左边为32MPa,右边为26MPa,经调整右侧行走安全阀的压力后,排除了故障。 又如,一台美国产RS-425型路拌机,故障现象为行走无力。检测时发现,当液压马达压力为10MPa时驱动轮不动,即马达不转动,这充分说明马达内部泄漏比较严重。拆检马达发现,配流盘和柱塞副磨损均很严重,表明判断正确。磨削配流盘、更换柱塞副,装配后试机时一切恢复正常。

    4. 原理推理法

    工程机械液压系统的基本原理都是利用不同的液压元件、按照液压系统回路组合匹配而成的,当出现故障现象时可据此进行分析推理,初步判断出故障的部位和原因,对症下药,迅速予以排除。例如,有一台卡特E200B型挖掘机,在没有工作载荷时启动正常,运转平稳和加速有力,但在正常工作载荷时发动机则冒黑烟、转速下降。根据无工作载荷时的情况,可排除发动机动力不足的故障,同时只能在液压系统中找原因。而根据正常工作载荷时的状况,可初步判断为发动机处于超负荷工作状态,这时就需要根据液压泵的工作原理进行分析。 该挖掘机的液压系统采用了双泵式恒功率变量系统。

    因此,当工作装置正常工作时,即液压泵输出压力达到额定值时,而输出流量却未调至匹配值,发动机则处于超负荷的工作状态。经解体伺服液压缸发现,弹簧已折断,故造成了上述故障。更换弹簧后,工作恢复了正常。

    对于现场液压系统的故障,可根据液压系统的工作原理,按照动力元件→控制元件→执行元件的顺序在系统图上正向推理分析故障原因。如果一挖掘机动臂工作无力,从原理上分析认为,工作无力一般是由于油压下降或流量减小造成的。从系统图上看,造成压力下降或流量减小的可能因素有:一是油箱,比如缺油、吸油滤油器堵塞、通气孔不畅通;二是液压泵内漏,如液压泵柱塞副的配合间隙增大;三是操纵阀上主安全阀压力调节过低或内漏严重;四是动臂液压缸过载阀调定压力过低或内漏严重;五是回油路不畅等。考虑到这些因素后,再根据已有的检查结果排除某些因素,缩小故障的范围,直至找到故障点并予以排除。

    现场液压系统故障诊断中,根据系统工作原理,要掌握一些规律或常识;一是分析故障过程是渐变还是突变,如果是渐变,一般是由于磨损导致原始尺寸与配合的改变而丧失原始功能;如果是突变,往往是零部件突然损坏所致,如果弹簧折断、密封件损坏、运动件卡死或污物堵塞等。二是要分清是易损件还是非易损件,或是处于高频重载下的运动件,或者为易发生故障的液压元件,如液压泵的柱塞副、配流盘副、变量伺服和液压缸等。而处于低频、轻载或基本相对静止的元件,则不易发生故障,如换向阀、顺序阀、滑阀等就不易发生故障。掌握这些规律后,对于快速判断故障部位可起到积极的作用。



    微型挖掘机液压系统故障的常用诊断方法 2018/7/25 本文被阅读 12 次
    下一条:微型液压挖掘机行走操纵及留意事项上一条:小型挖掘机的主要用途及其应用领域
    • 发布评论查看所有评论

    • 呢称
      * 您尚未登陆,请登录。
    • 来自地区
    • 信息内容
      信息需管理员审核后才会显示.

LZ08            LZl0

LZl6A          LZl6B

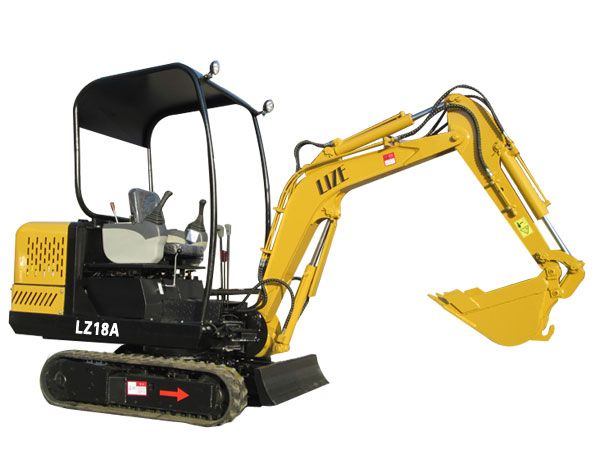

LZl8A          LZ20
