煤矿用液压挖掘机

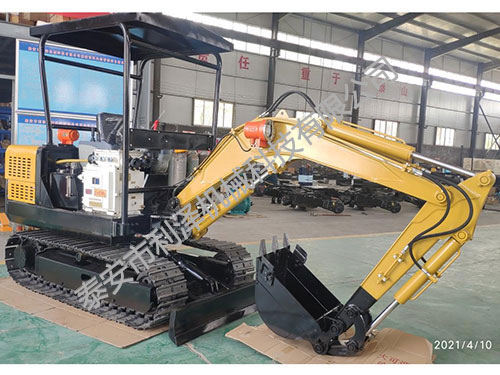

MWD3/0.07L煤矿用液压挖掘机

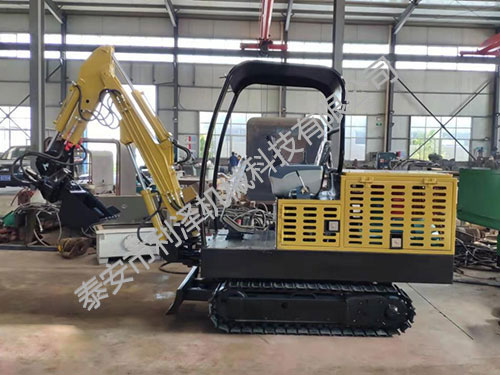

MWD2/0.05L煤矿用液压挖掘机
1.主要技术参数
型 号 | MWD3/0.07L | MWD2/0.05L | MWD1.6/0.04L | |
基本参数 | 标准斗容量m3 | 0.07 | 0.05 | 0.04 |
工作质量t | 3±0.2 | 2±0.2 | 1.6±0.2 | |
主电机额定功率kw | 22 | 22 | 18.5 | |
液压系统 | 额定工作压力/允许极限压力（工作装置）MPa | 17 | 16 | 16 |
额定工作压力/允许极限压力（回转）MPa | 13 | 12 | 12 | |
额定工作压力/允许极限压力（行走）MPa | 17 | 15 | 15 | |
作业范围 | 极限挖掘半径mm | 4400 | 2450 | 2050 |
极限挖掘深度mm | 2300 | 1800 | 1500 | |
极限垂直挖掘深度mm | 1700 | 1800 | 1500 | |
极限挖掘高度mm | 3550 | 2700 | 2300 | |
极限卸料高度mm | 2350 | 1450 | 1250 | |
整机性能 | 极限挖掘力（铲斗）kN | ≥14 | ≥13 | ≥10 |
行走速度km/h | 0-20 | 0-20 | 0-20 | |
爬坡能力° | ≥17 | ≥17 | ≥17 | |
离地间隙mm | ≥115 | ≥170 | ≥170 | |
接地比压 MPa | ≤0.08 | ≤0.08 | ≤0.08 | |
履带极限转弯半径m | ≤2.0 | ≤0.95 | ≤0.90 | |
外形尺寸（运输状态） | 长度mm | 4160±100 | 3900±50 | 3900±50 |
宽度mm | 1200±50 | 1000±50 | 900±50 | |
高度mm | 2300±50 | 2120±50 | 2120±50 | |
备注：适用坡道范围为：-16°~+16°。 | ||||
2. 主要用途及适用范围
该煤矿用液压挖掘机是一种煤矿井下巷道小型清理机，属于煤矿机械设备，适用于对煤矿井下巷道进行清理和挖掘。
本煤矿用液压挖掘机全夜压式，操作简单，机型小巧，即使在狭窄场所也可以自由使用，2 吨的载重车即可对其进行搬运。
3. 型号组成及含义
举例说明
MWD2/0.05L 其型号含义是：
MW-----------------------煤矿用液压挖掘机；
D---------------------------电动驱动；
2/0.05-------------------工作质量t/标准斗容量m3；
4.煤矿用液压挖掘机的主要特点
1）整机选型设计、制造和安装均遵循（GB50231）《机械设备安装工程施工及验收规范》、（MT5010）《煤矿机电安装工程质量标准》有关规定执行。
2）下车架部分是履带式行走底盘，其结构形式为：行走底架、导向轮总成、链轨松紧调节装置、链轮导轨、液压马达、驱动轮等。
3）驱动部分形式为：液压驱动装置。将驱动轮与液压马达固定，其整体与行走底架螺栓连接，通过油泵把液压油箱的油液经换向阀，送至液压驱动马达，带动链轮导轨进行行走运动。
4）操纵部分由行驶操纵装置和作业操纵装置组成。
5）挖掘部分由铲斗和旋转机构组成
6）旋转机构安装在履带式行走底盘的上部前端，铲斗与旋转机构相连接。
7）电气设备具有防水、隔爆性能，符合煤矿安全规程之相关规定，可用于有煤尘及瓦斯的矿井。
5.煤矿用液压挖掘机煤安证
